楊枝入れ製作・・2005/11

市販品の楊枝入れを参考にして類似品を作りました。
市販品の内部構造は不明のためオリジナル設計です。


<楊枝入れの動き>

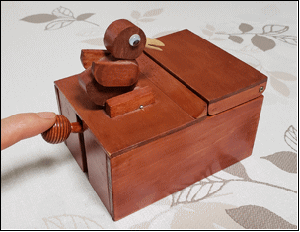

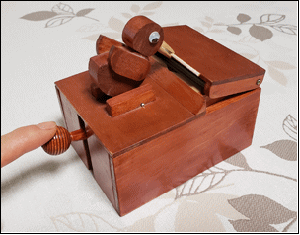

レバーを押すと楊枝の蓋が開き、鳥のクチバシが楊枝を咥える

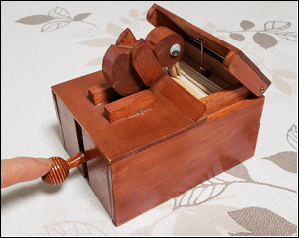

 レバーを戻すと楊枝を1本咥えて蓋が閉まる




図面　→→→　楊枝入れの図面


<1次試作品製作工程>

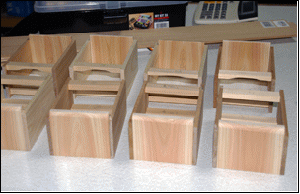

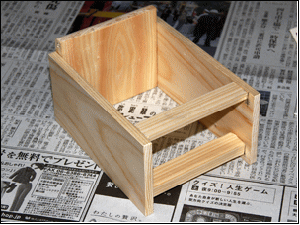

①外枠を作る

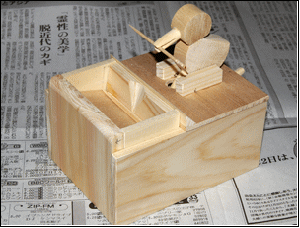

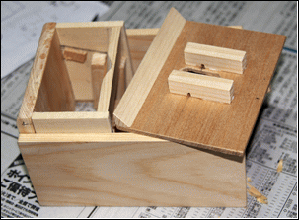

  ②シーソーと上蓋を作る

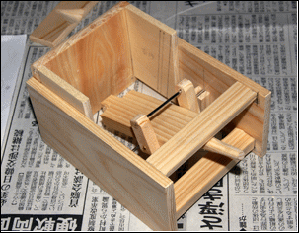

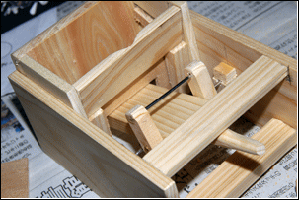

③シーソーを組付け、内壁を付ける

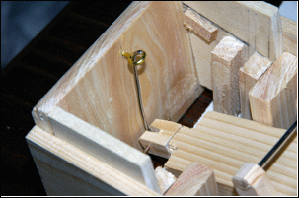

 ④隔壁や楊枝を持ち上げるスライド板を仮付け

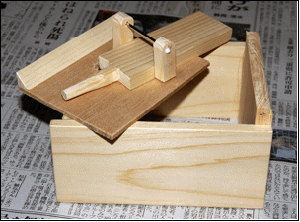

 ⑤上蓋に鳥を保持する軸受けを付ける
 ⑥シーソー先端に楊枝の蓋を持ち上げる金具を取り付ける
⑦ほぼ完成。楊枝の蓋は最後に付ける

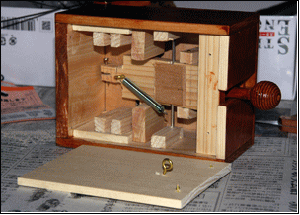

⑧塗装し、シーソーのリターンスプリングを付けて裏蓋を付ければ出来上がり

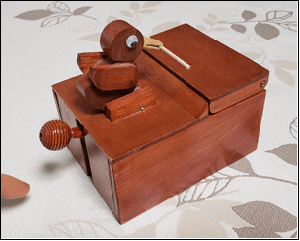

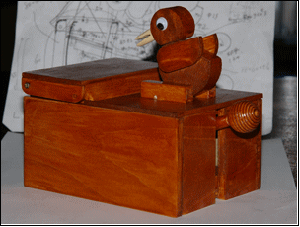

⑨完成

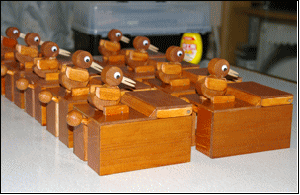

<量産風景>

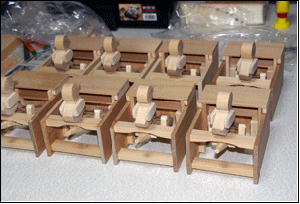

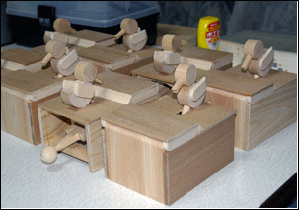

1次試作で気が付いた改良点を反映して量産(9台)しました
